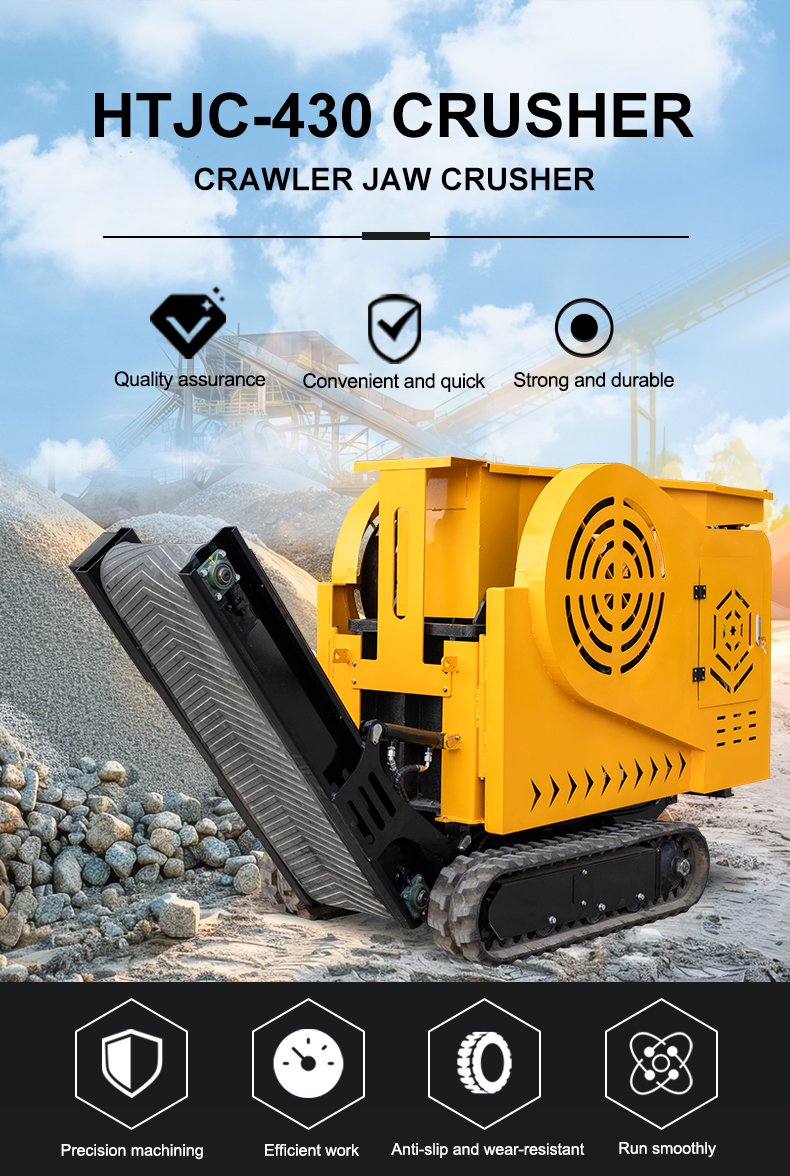

HTJC-430 Гусеничная щековая дробилка

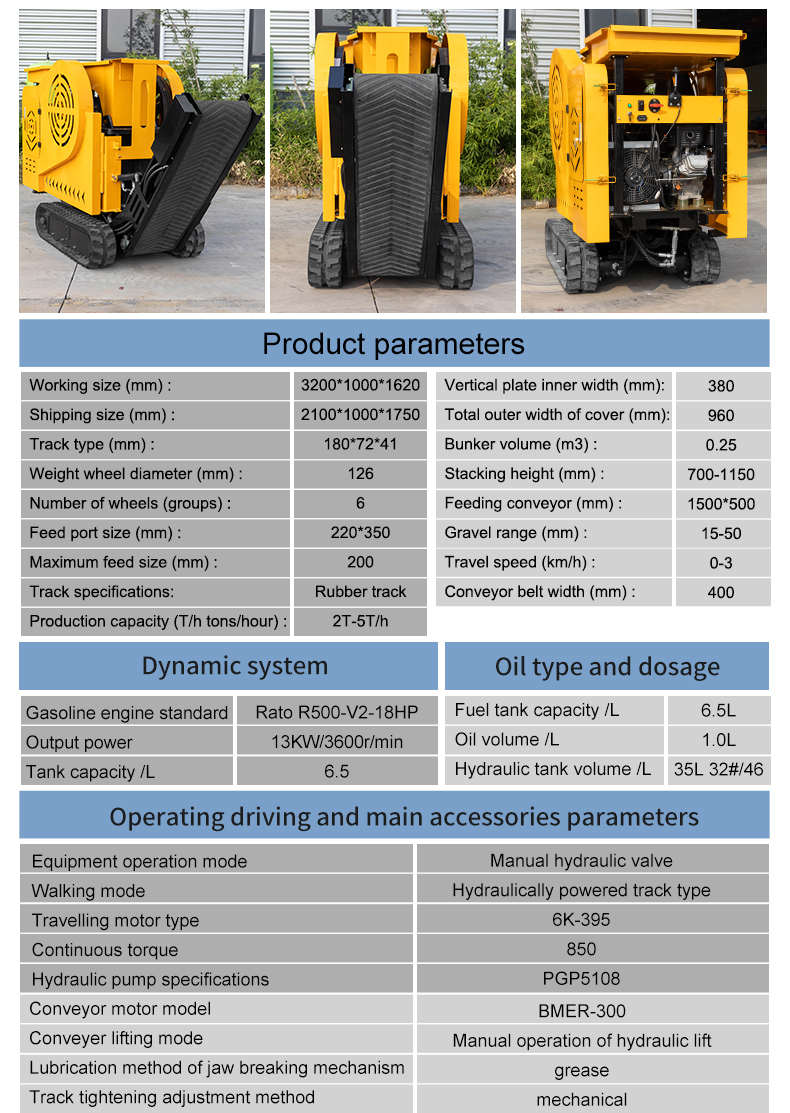

Параметры:
- Рабочие размеры (мм): 3200*1000*1620
- Внутренняя ширина вертикальной плиты (мм): 380
- Размеры в упаковке (мм): 2100*1000*1750
- Общая наружная ширина покрытия (мм): 960
- Тип гусеницы (мм): 180*72*41
- Объем бункера (м3): 0,25
- Диаметр колесной пары (мм): 126
- Высота штабелирования (мм): 700–1150
- Количество колес (групп): 6
- Загрузочный конвейер (мм): 1500*500
- Размер загрузочного окна (мм): 220*350
- Фракция гравия (мм): 15–50
- Максимальная крупность исходного материала (мм): 200
- Скорость движения (км/ч): 0-3
- Характеристики гусениц: Резиновая гусеница
- Ширина конвейерной ленты (мм): 400
- Производительность (т/ч): 2-5 т/ч
- Стандартный бензиновый двигатель: Rato R500-V2-18HP
- Объем топливного бака, л: 6,5 л
- Выходная мощность: 13 кВт·В/3600 об/мин
- Объем масла, л: 1,0 л
- Объем бака, л: 6,5
- Объем гидравлического бака, л: 35 л 32#/46
Параметры рабочего привода и основных вспомогательных устройств:
- Режим работы оборудования: Ручной гидравлический клапан
- Шагающий режим: Тип гусеничного хода с гидравлическим приводом
- Тип двигателя передвижения: 6K-395
- Постоянный крутящий момент: 850
- Характеристики гидравлического насоса: PGP5108
- Модель двигателя конвейера: BMER-300
- Режим подъёма конвейера: Ручное управление гидравлическим подъёмником
- Способ смазки механизма разгрузки челюстей: Смазка
- Способ регулировки натяжения гусеничного хода: Механический

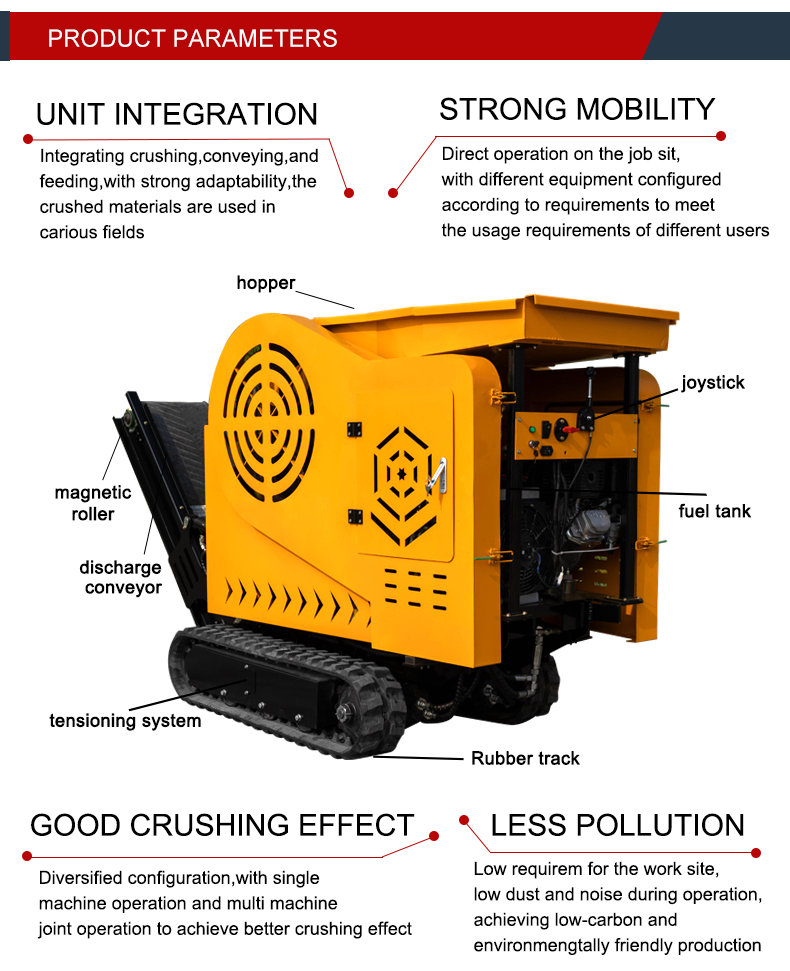

1. Силовая установка включает в себя бензиновый и дизельный двигатели, напрямую соединенные с гидравлическим насосом, т. е. вся машина управляется гидравлическим давлением, а ходьба осуществляется с помощью 18 шасси и 200 гусениц шириной.
2. Подъем и опускание ленточного конвейера осуществляется с помощью гидроцилиндра, высота разгрузки регулируется.
3. Объем бункера 0,4 м³.
4. Используется стандартная щековая дробилка со стандартными фитингами.
5. Режим дробления осуществляется с помощью двигателя трансмиссии, приводного ременного привода дробилки, управление осуществляется напрямую гидравлическим многоходовым клапаном.
6. Крышка машины открывается, что упрощает обслуживание.
Рабочая система включает в себя приводной двигатель щековой дробилки. В процессе дробления между подвижной и неподвижной щеками образуется камера дробления. Материал поступает в камеру дробления через входное отверстие, где он сжимается и измельчается подвижной и неподвижной щеками. Подвижная щека приводится в движение эксцентриковым валом для осуществления возвратно-поступательного движения, в результате чего материал в полости дробления между двумя щековыми пластинами подвергается выдавливанию, изгибу и другим силам, с целью раздробить крупный материал на более мелкие частицы и достичь эффекта дробления камней; после дробления камня через конвейерное устройство каменный материал транспортируется в зону разгрузки.
2. Подъем и опускание ленточного конвейера осуществляется с помощью гидроцилиндра, высота разгрузки регулируется.
3. Объем бункера 0,4 м³.
4. Используется стандартная щековая дробилка со стандартными фитингами.
5. Режим дробления осуществляется с помощью двигателя трансмиссии, приводного ременного привода дробилки, управление осуществляется напрямую гидравлическим многоходовым клапаном.
6. Крышка машины открывается, что упрощает обслуживание.
Рабочая система включает в себя приводной двигатель щековой дробилки. В процессе дробления между подвижной и неподвижной щеками образуется камера дробления. Материал поступает в камеру дробления через входное отверстие, где он сжимается и измельчается подвижной и неподвижной щеками. Подвижная щека приводится в движение эксцентриковым валом для осуществления возвратно-поступательного движения, в результате чего материал в полости дробления между двумя щековыми пластинами подвергается выдавливанию, изгибу и другим силам, с целью раздробить крупный материал на более мелкие частицы и достичь эффекта дробления камней; после дробления камня через конвейерное устройство каменный материал транспортируется в зону разгрузки.
